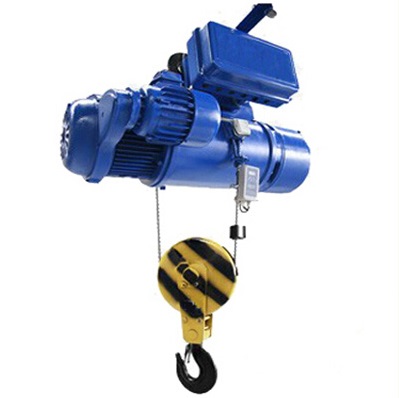

MD1鋼絲繩電動葫蘆
清苑縣富特起重機械制造有限公司
歡迎來電咨詢！
15100260299
產品簡介：
鋼絲繩電動葫蘆分為單速CD1型和雙速M(fèi)D1型兩種，兩種速度讓你使用更加方便。它具有重量輕、結構簡單、形式新穎、工作平穩等特點。MD1型鋼絲繩電動葫蘆是用來起落重物，其主體可固定安裝或通過小車懸掛在工字鋼軌道上作直線或曲線的運行，是改善勞動條件和提高勞動生產率的必備機械。
應用范圍：
CD/MD1鋼絲繩電動葫蘆是用來起落重物，其主體可固定安裝或通過小車懸掛在工字鋼軌道上作直線或曲線的運行.
CD/MD1鋼絲電動葫蘆的優勢：
CD/MD1鋼絲繩電動葫蘆的一個最突出的特點就是當重物將要提升到指定高度時，可以更換按鈕降低重物的起升速度使用更安全。鋼絲繩電動葫蘆除可單獨使用外，還可以同手拉葫蘆，環鏈電葫蘆或電動小車裝配在一起使用，這樣使用更方便用途更廣泛．
我們擁有成熟的鍛壓、沖壓和自動焊接設備。成熟的機加工技術，保障了鋼絲繩電動葫蘆的產品質量。我廠生產的產品采用較大起動力矩錐形轉子制動異步電動機，無需外加制動器。電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54，配備三級定軸斜齒輪傳動結構，齒輪和齒輪軸用經過熱處理的合金鋼制成。箱蓋由優質不銹鋼制成，裝配嚴密，密封良好。采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的位置。確保了電動葫蘆的安全運行。電器元件壽命長，使用更可靠。采用GB1102-74〔6*37+1〕型起重鋼絲繩，保證了經久又耐用。并有繩操縱和無繩遙控兩種方式。
也可以根據客戶提供得樣品和設計圖紙生產各種非標鋼絲繩電動葫蘆產品，以滿足客戶不同得需求。我們奉行科技是第一生產力的原則并且嚴格貫徹質量標準，從采購原材料到貨物運輸整個流程都有嚴格控制。我們的目標是產品合格率達到100%，確保產品的優質精良。
MD1鋼絲繩電動葫蘆型號參數：
|
型號 |
CD1MD1鋼絲繩電動葫蘆 |
|||||||
|
起重量（噸） |
0.5 |
1 |
2 |
3 |
5 |
10 |
||
|
起升高度（米） |
6-12 |
6-30 |
6-30 |
6-30 |
6-30 |
6-30 |
||
|
起升速度（米/分） |
CD1（8） MD1（ 8/0.8） |
CD1（7） |
||||||
|
運行速度（米/分） |
20 |
|||||||
|
鋼絲繩規格（GB359-64） |
6x37+1 |
|||||||
|
工字梁軌道型號（GB706-65） |
16-28b |
16-28b |
20a-32c |
20a-32c |
25a-63c |
25a-63c |
||
|
環型軌道最小半徑（米） |
1.5 |
1.5-3.5 |
2-4 |
2-4 |
2-4 |
3-7.2 |
||
|
起重電機 |
型號 |
ZD21-4 |
ZD22-4 |
ZD31-4 |
ZD32-4 |
ZD41-4 |
ZD51-4 |
|
|
額定功率（千瓦） |
0.8 |
1.5 |
3 |
4.5 |
7.5 |
13 |
||
|
額定轉速（轉/分） |
1380 |
1380 |
1380 |
1380 |
1400 |
1400 |
||
|
額定電流（安） |
2.2 |
4 |
7 |
10 |
16.5 |
28 |
||
|
運行電機 |
型號 |
ZDY11-4 |
ZDY11-4 |
ZDY12-4 |
ZDY12-4 |
ZDY21-4 |
ZDY21-4 |
|
|
額定功率（千瓦） |
0.2 |
0.2 |
0.4 |
0.4 |
0.8 |
0.8X2 |
||
|
額定轉速（轉/分） |
1380 |
1380 |
1380 |
1380 |
1380 |
1380 |
||
|
額定電流（安） |
0.7 |
0.7 |
1.3 |
1.3 |
2.2 |
2.2X2 |
||
|
自重（千克） |
135-195 |
180-255 |
250-360 |
320-440 |
590-800 |
820-1125 |
||
CD/MD1鋼絲繩電動葫蘆結構圖：
CD/MD1鋼絲繩電動葫蘆的安全操作：
1．請對使用說明書和銘牌上內容熟記后再操作。
2.請將上、下限位的停止塊調整后再起吊物體。
3．在使用之前請確認制動器狀況是否可靠。
4．使用前若發現鋼絲繩出現下列異常情況時，絕對不要操作。彎曲、變形、腐蝕等。鋼絲繩斷裂程度超過規定要求，磨損量大。
5．安裝使用前請用500V兆歐表檢查電機和控制箱的絕緣電阻，在常溫下冷態電阻應大于5MO，方可使用。
6．請絕對不要起吊超過額定負載量的物件，額定負載量在起吊鉤銘牌上已標明。
7．起吊物上禁止乘人，另絕對不要將電動葫蘆作為電梯的起升機構用來載人。
8．起吊物件的下面不得有人。
日常維護保養：
在日常檢查、月檢、年檢中，凡不符合要求的均應立即維修，調整或更換零部件。維修應做到以下要求：
1、維修時更換件應與原件材料、性能相同;
2、結構件需焊修時，所用的材料、焊條及焊接質量等均應符合原結構件的質量標準;
3、電動葫蘆處于工作狀態時，不予進行保養和維護。
生產場景：
